斜管沉淀池是指在沉淀區內設有斜管的沉淀池。組裝形式有斜管和支管兩種。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道（有時可利用蜂窩填料）分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。

一、產品概述

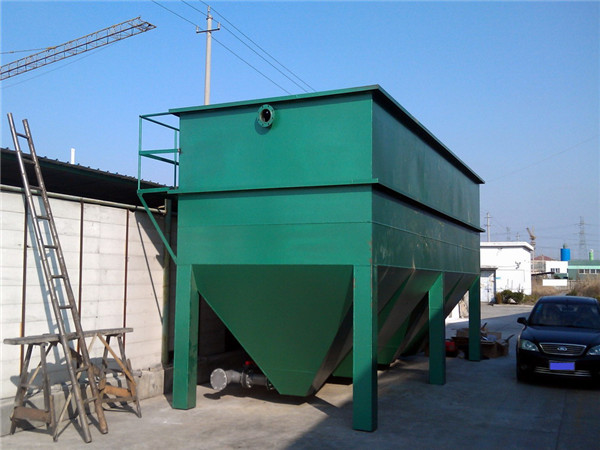

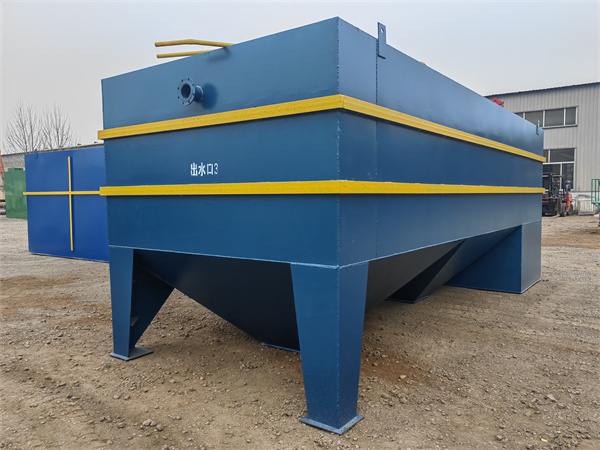

斜管（板）沉淀池是根據淺池沉淀理論設計出的一種高效組合式沉淀器;也統稱為斜管沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜管(板)向下滑至池底，再集中排出。這種池子可以提高沉淀效率50～60%，可根據原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加凝聚劑。

二、技術原理

斜管（板）沉淀凈水法是在泥渣懸浮層上方按裝傾角60度的斜管組件，使原水中的懸浮物、固體物在投加混凝劑作用下形成的絮體礬花，在斜管底側表面積聚成薄泥層，依靠重力作用滑至泥渣懸浮層，繼而沉入集泥斗。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。

斜管沉淀池是根據淺池沉淀理論設計出的一種高效組合式沉淀池;也統稱為淺池沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板(管)向下滑至池底，再集中排出。這種池子可以提高沉淀效率50-60%，在同一面積上可提高處理能力3-5倍?？筛鶕?jù)原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加絮凝劑。

斜管沉淀凈水法是在泥渣懸浮層上方安裝傾角60度的斜管組建，便原水中的懸浮物、固體物經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。

三、應用領域

斜管（板）沉淀池既可以作為氣浮法和生化法等水處理工藝的配套系統設備，廣泛使用于工業廢水、生活污水、有色金屬加工廢水的處理，電廠、鍋爐房水力除塵廢水的處理，煤氣站洗滌水的處理，生化水的處理和給水凈化的預處理。斜管沉淀器既可以作為氣浮法，升化法等水工藝的配套設備，也可以單級處理多種污水例如。

1、電鍍廢水中含多種金屬離子的混合廢水、銘、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。

2、煤礦、選礦廢水可使?jié)岫仍?/span>500-1500毫克/升降至5毫克/升。

3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。

4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。

5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。

四、設備優勢

斜管（板）沉淀池主要包括：沉淀池體、斜板組件、集水槽、可調出水堰板、集泥刮泥機（可選）、混合反應段（可選）等部件組成。

1、積泥可自動落入渣斗，便于排泥，降低了清渣勞動強度。

2、設有攪拌器、藥劑箱和混合反應箱，對污水可同時施行混凝處理，擴大了該裝置的功能。

3、占地面積小，僅為平流式沉淀池長度的1/4，沉淀效率可提高3-5倍。

4、適應原水濁度（懸浮物含量）3000mg/L以下。在大原水濁度時，混凝沉淀出水濁度不超過100mg/L。

5、可間斷或連續運行，性能穩定，運行無噪聲。

五、設計參數

1、斜板（管）之間間距一般不小于50mm，斜板（管）長一般在1.0-1.2m左右；

2、斜板的上層應有0.5-1.0m的水深，底部緩沖層高度為1.0m。斜板（管）下為廢水分布區，一般高度不小于0.5m，布水區下部為污泥區；

3、沉淀池出水一般采用多排孔管集水，孔眼應在水面以下2cm處，防止漂浮物被帶走；

4、廢水在斜管內流速視不同廢水而定，如處理生活污水，流速為3-5mm/s。

5、斜板(管)與水平面呈60°角，斜板凈距(或斜管孔徑)一般為80～100mm。
